请教该推挽式电路如何产生自激振荡

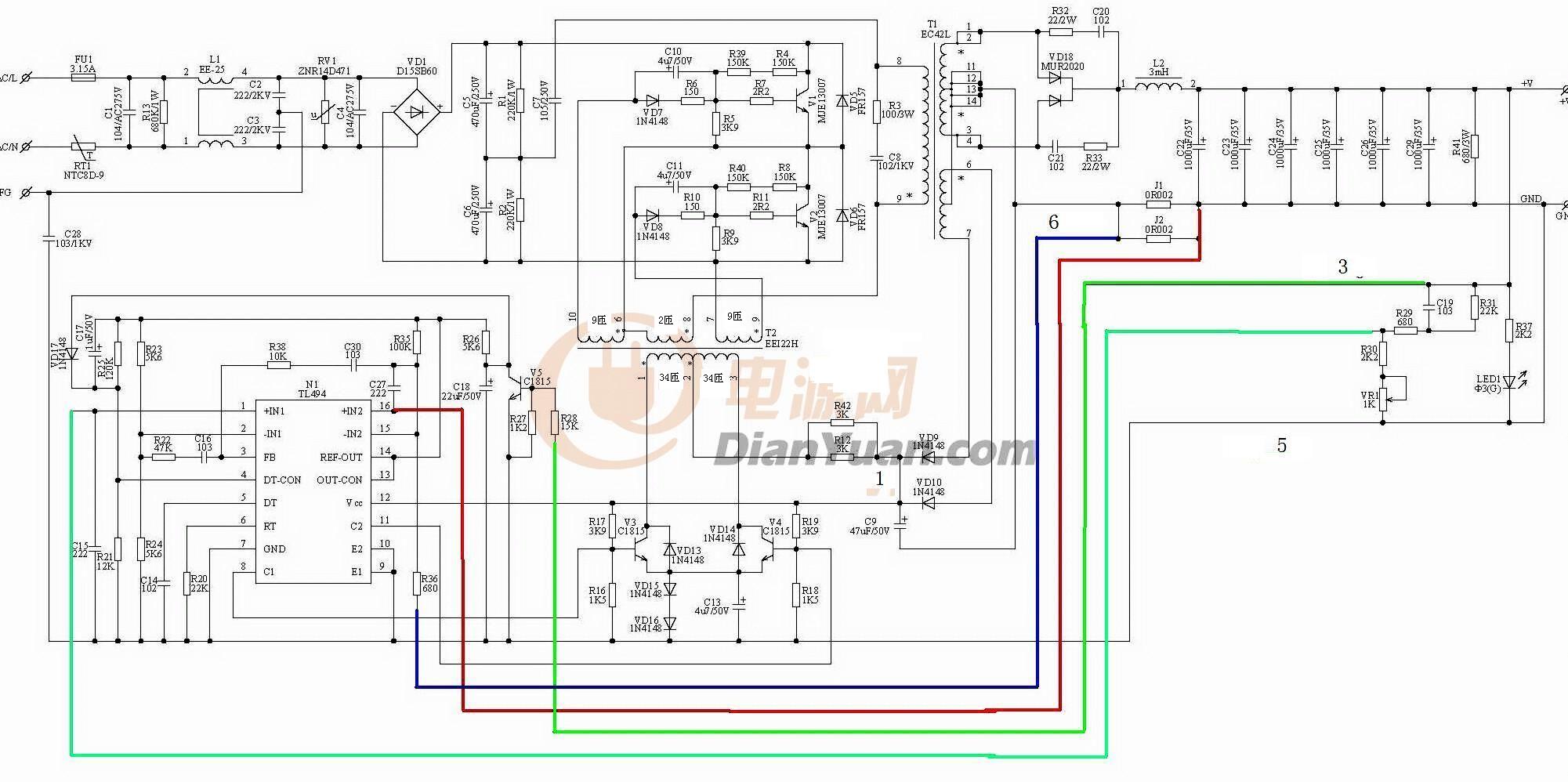

前段时间看到有位网友的帖子贴出来的电路，不解该电路如何进行自激振荡的，望不惜赐教

顺便问下版主怎么把我的帖子删了，马了好多字的~~~~(>_<)~~~~ ，没发现有什么违规的，如果还是删帖希望能说明下，我也好改正。

该网友帖子地址：

自激启动的关键是R4、R8、R39、R40提供启动偏置，以及6-8绕组的正反馈作用。

嗯，启动偏置方面还是懂的。主要是对绕组的正反馈没搞明白(就是电流一开始从哪边往哪边流）。

我原本的思路如下，不知是哪一步弄错了

首先通电 滤波整流后有电压加在开关管V1 V2两端（短时间从0V上升到约300V），

由于电容两端不突变，短时间内电流方向为V1集电极结点--->R4 R39 C10---->绕组10端---->绕组6端----->V1发射极结点----->（后面的线路类似，即）R8 R40 C11--->绕组9端---->绕组7端，最终回负极

不过说到电流方向 左上绕组为从左到右，右上绕组为从右到左，自感电动势相互抵消，也就没电流流过中上2匝的绕组，结果线圈T1原边没电流流过。

感谢指点

两个开关管参数会有差异，启动电流不平衡会激发—侧饱和，然后状态翻转...... 原来是开关管差异，思考了会，总算想通了。感谢指点。
